氣液增壓缸耗氣量如何計算？

氣液增壓缸耗氣量單位是L/min，即每一分種消耗多少升的氣體。

氣液增壓缸耗氣量計算要看氣液增壓缸各部件的尺寸(儲油筒內徑d1、氣缸內徑d2、油缸內徑d3)、預壓行程h1、增壓行程h2、工作頻率等等參數。

氣液增壓缸型號有很多種，不同氣液增壓缸型號的結構不一樣，運作過程不一樣，耗氣量也不一樣，所以不同氣液增壓缸型號耗氣量計算方法不同。

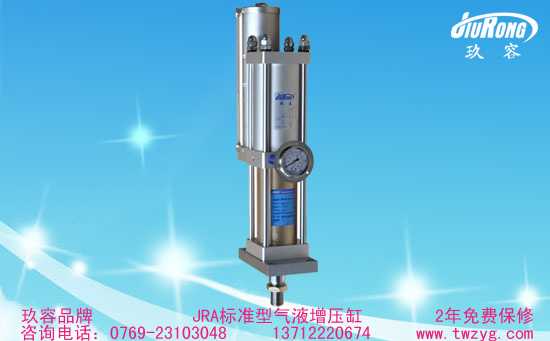

以玖容JRA標準氣液增壓型為例，這款氣液增壓缸的結構主要儲油筒、氣缸、油缸這三部件組成，工作時這三個部件都需要消耗氣源，完成一次工作所耗氣量如下：

1、預壓行程時，首先對儲油筒輸入氣源壓力，推動液壓油進入油缸，完成預壓工作，本次預壓工作所消耗氣量Q1等于儲油筒液壓油位移經過的體積大小。

2、增壓行程時，對氣缸輸入氣源壓力，推動氣缸活塞向下擠壓油缸內的液壓油，完成增壓工作，本次增壓工作所消耗氣量Q2等于氣缸活塞位移經過的體積大小。

3、預壓回位時，對油缸輸入氣源壓力，推動油缸活塞向上回位，本次回位工作所消耗氣量Q3等于油缸活塞位移經過的體積大小。

4、增壓回位時，對氣缸輸入氣源壓力，推動氣缸活塞向上回位，本次回位工作所消耗氣量Q4等于氣缸活塞位移經過的體積大小。

如果JRA標準氣液增壓缸工作頻率是45次/min，一分鐘耗氣量Q=(Q1+Q2+Q3+Q4)*45
